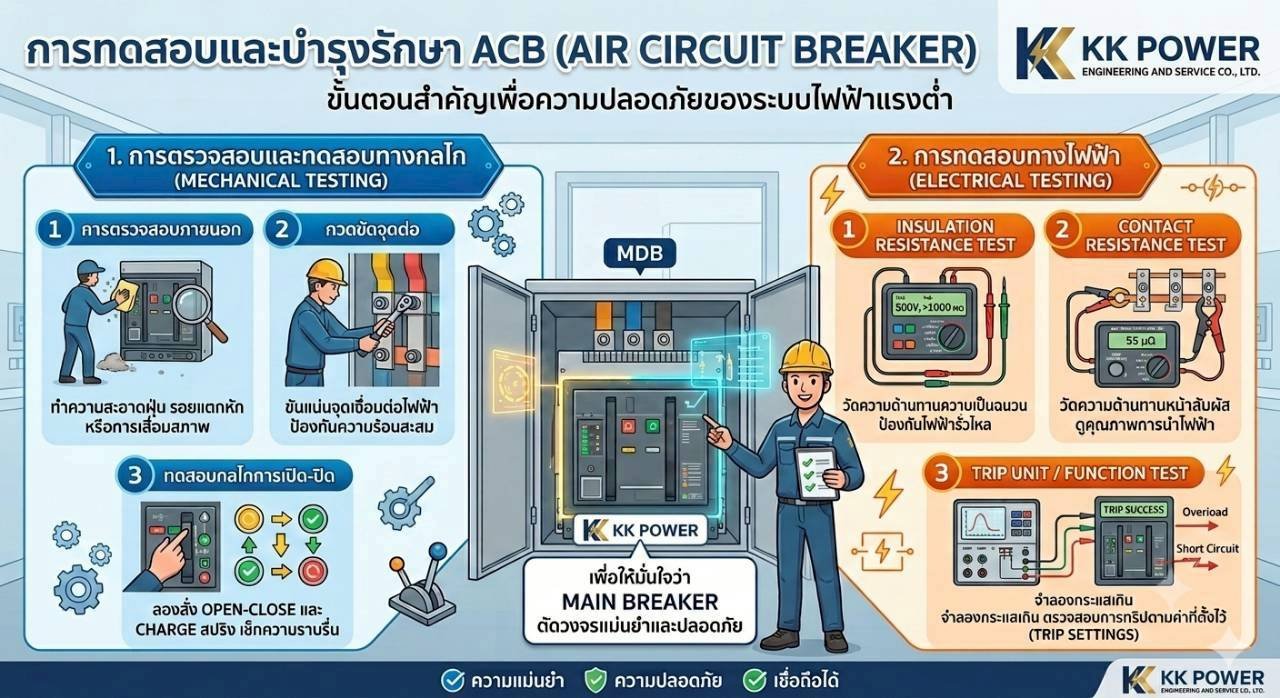

การทดสอบและบำรุงรักษา Air Circuit Breaker

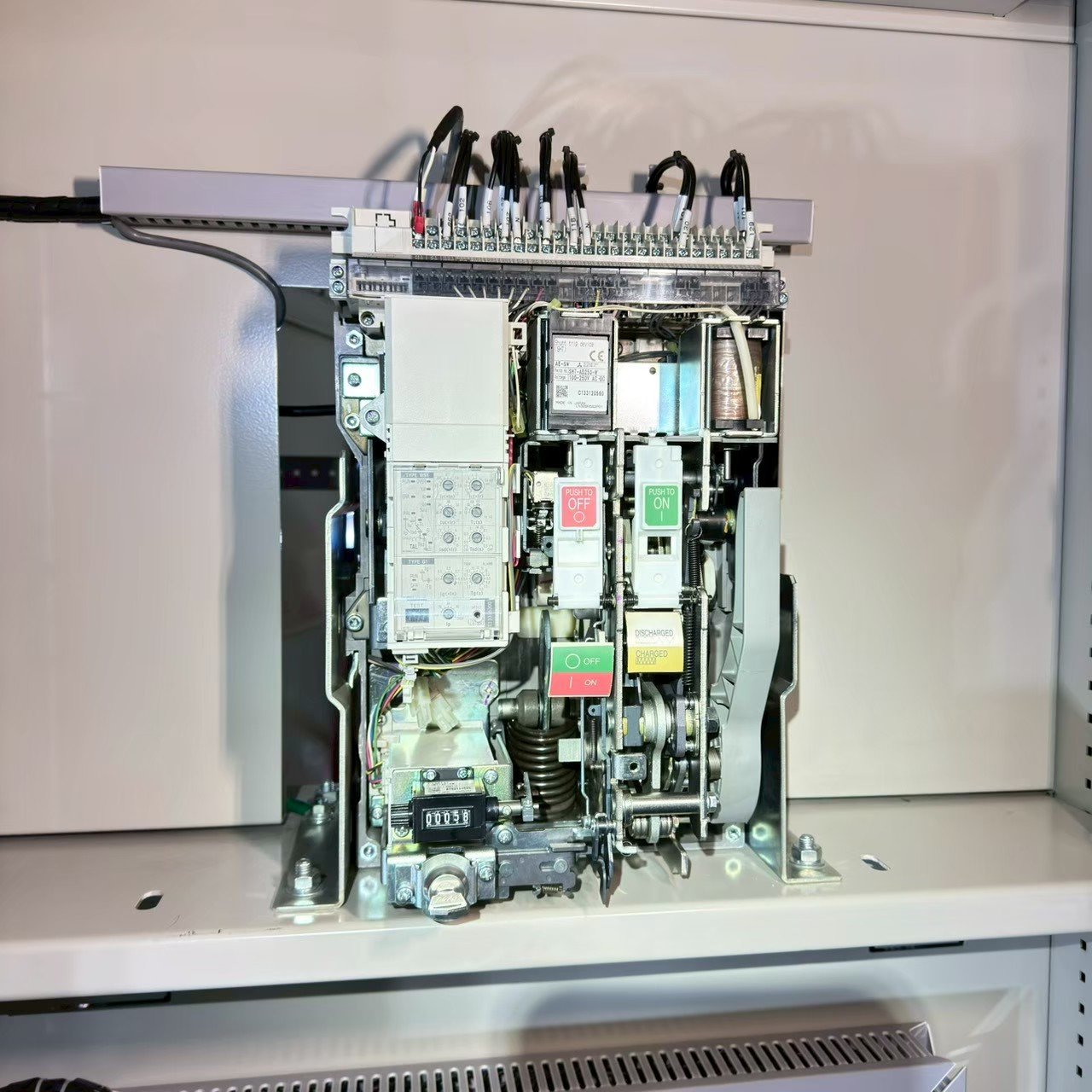

Air Circuit Breaker (ACB) หรือเซอร์กิตเบรกเกอร์แบบตัดตอนในอากาศ เป็นอุปกรณ์ป้องกันหลัก (Main Protection) ในระบบไฟฟ้าแรงดันต่ำ (Low Voltage) ที่มักติดตั้งอยู่ในตู้สวิตช์บอร์ดหลัก (MDB - Main Distribution Board) ของอาคารสำนักงาน โรงงานอุตสาหกรรม หรือคอนโดมิเนียมขนาดใหญ่

เนื่องจาก ACB มีหน้าที่ตัดวงจรไฟฟ้าที่มีกระแสสูงมากเมื่อเกิดการลัดวงจร (Short Circuit) หรือกระแสเกิน (Overload) การตรวจสอบและบำรุงรักษาอย่างสม่ำเสมอจึงเป็นสิ่งจำเป็น เพื่อป้องกันความเสียหายร้ายแรงต่อระบบไฟฟ้าและลดความเสี่ยงในการเกิดอัคคีภัย

1. ทำไมต้องบำรุงรักษาและทดสอบ ACB?
หากปล่อยปละละเลยไม่บำรุงรักษา ACB อาจส่งผลเสียดังนี้:

กลไกขัดข้อง (Mechanism Failure): จาระบีแห้งหรือฝุ่นเกาะหนา ทำให้เบรกเกอร์ไม่ทริป (Trip) เมื่อเกิดเหตุฉุกเฉิน หรือสปริงไม่ยอมสับสวิตช์ (Close)
หน้าสัมผัสอาร์กชำรุด (Arcing Contacts Damage): เกิดความร้อนสะสมสูงที่หน้าสัมผัส ส่งผลให้หน้าสัมผัสละลายติดกัน (Contact Welding)
ชุดควบคุมไม่สั่งงาน (Trip Unit Malfunction): ชุดคุ้มครองอิเล็กทรอนิกส์ (Solid-state/Microprocessor Trip Unit) เสื่อมสภาพ ทำให้ไม่ตัดกระแสตามพิกัดที่ตั้งไว้

2. ขั้นตอนการบำรุงรักษาเชิงป้องกัน (Preventive Maintenance - PM)

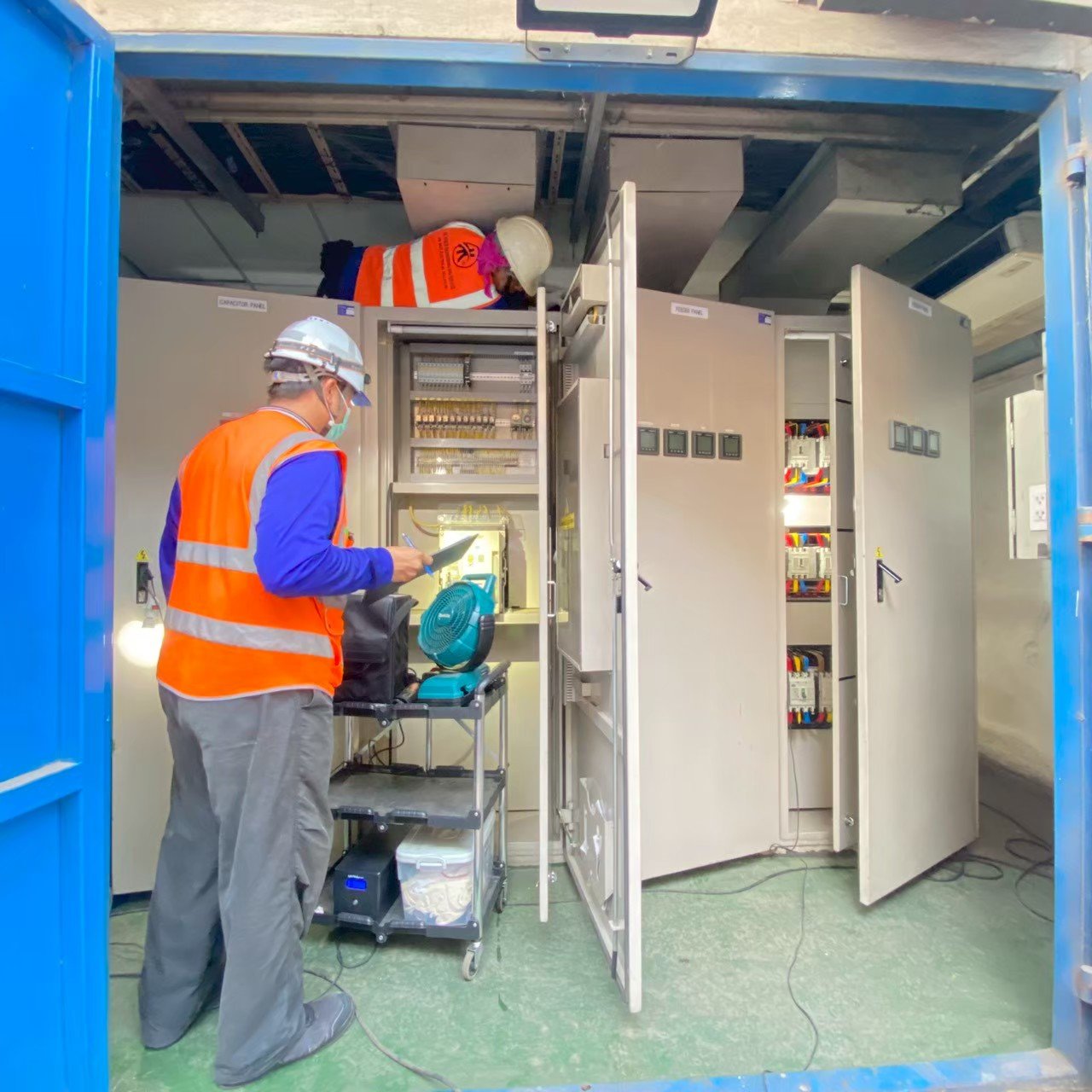

การทำ PM สำหรับ ACB โดยทั่วไปควรทำอย่างน้อย ปีละ 1 ครั้ง โดยต้องมีการดับไฟ (Shutdown) ระบบไฟฟ้าก่อนปฏิบัติงานเพื่อความปลอดภัย

ขั้นตอนการเตรียมการและทำความสะอาด
Visual Inspection: ตรวจสอบสภาพภายนอกด้วยสายตา หาจุดชำรุด รอยร้าว รอยไหม้ หรือร่องรอยการอาร์ก
Withdrawal (กรณีเป็นแบบ Draw-out): ปลดเบรกเกอร์ (Open) แล้วหมุน (Rack-out) ตัวเบรกเกอร์ออกมาจากตู้ MDB
Cleaning: ใช้เครื่องดูดฝุ่นและผ้าแห้งสะอาดเช็ดทำความสะอาดฝุ่นและคราบเขม่าตามโครงสร้างและฉนวน ห้ามใช้สารเคมีกัดกร่อน
Lubrication: ตรวจสอบกลไกการสับ-ปลด (Mechanism) และทาจาระบีชนิดพิเศษสำหรับอุปกรณ์ไฟฟ้า (Electrical Greases) ในจุดเคลื่อนไหวที่แห้งกรอบ
การตรวจสอบชิ้นส่วนสำคัญ
Arc Chute (ห้องดับอาร์ก): ถอดออกมาตรวจเช็กแผ่นเหล็กภายในว่ามีคราบเขม่าหนาหรือรอยไหม้รุนแรงหรือไม่ ทำความสะอาดหรือเปลี่ยนใหม่หากชำรุด
Main & Arcing Contacts: ตรวจสอบความหนาและรอยอาร์กบนหน้าสัมผัส หากผิวหน้าขรุขระเล็กน้อยให้ใช้กระดาษทรายละเอียดแต่งผิวเบาๆ
3. การทดสอบทางไฟฟ้าที่สำคัญ (Electrical Testing)
เพื่อการันตีว่า ACB จะทำงานได้เต็มประสิทธิภาพและปลอดภัย ต้องมีการทดสอบด้วยเครื่องมือเฉพาะทางดังนี้:

รายการทดสอบ
วิธีการทดสอบ
เกณฑ์การตัดสิน / จุดประสงค์

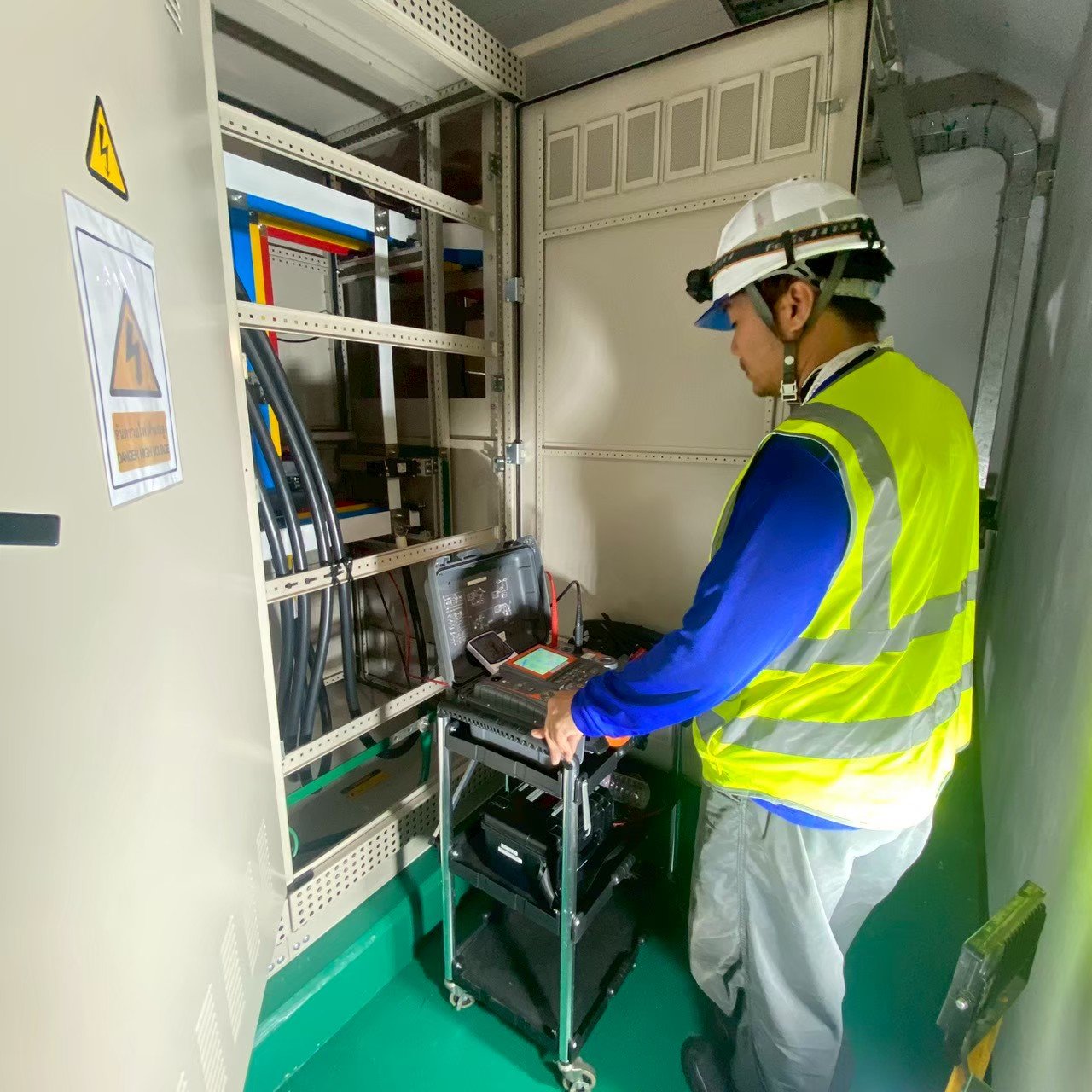

Insulation Resistance Test (Megger)
ใช้เครื่องเมกเกอร์จ่ายแรงดันสูง (เช่น $1,000\text{V}$) วัดค่าความต้านทานระหว่างขั้ว และระหว่างขั้วกับกราวด์
ค่าความต้านทานฉนวนควรสูงกว่าเกณฑ์มาตรฐาน (ส่วนใหญ่ต้องมากกว่า $100\,\text{M}\Omega$) เพื่อยืนยันว่าไม่มีกระแสไฟฟ้ารั่วไหล
Contact Resistance Test (Digital Micro-ohmmeter)
จ่ายกระแสไฟฟ้ากระแสตรง (DC) สูงๆ (เช่น $100\text{A}$) ผ่านหน้าสัมผัสตอนที่เบรกเกอร์สับอยู่ แล้ววัดค่าความต้านทาน
ค่าที่ได้ควรต่ำมากในระดับ ไมโครโอห์ม ($\mu\Omega$) และสม่ำเสมอกันทุกเฟส เพื่อไม่ให้เกิดความร้อนสะสมตอนใช้งานจริง
Secondary Injection Test

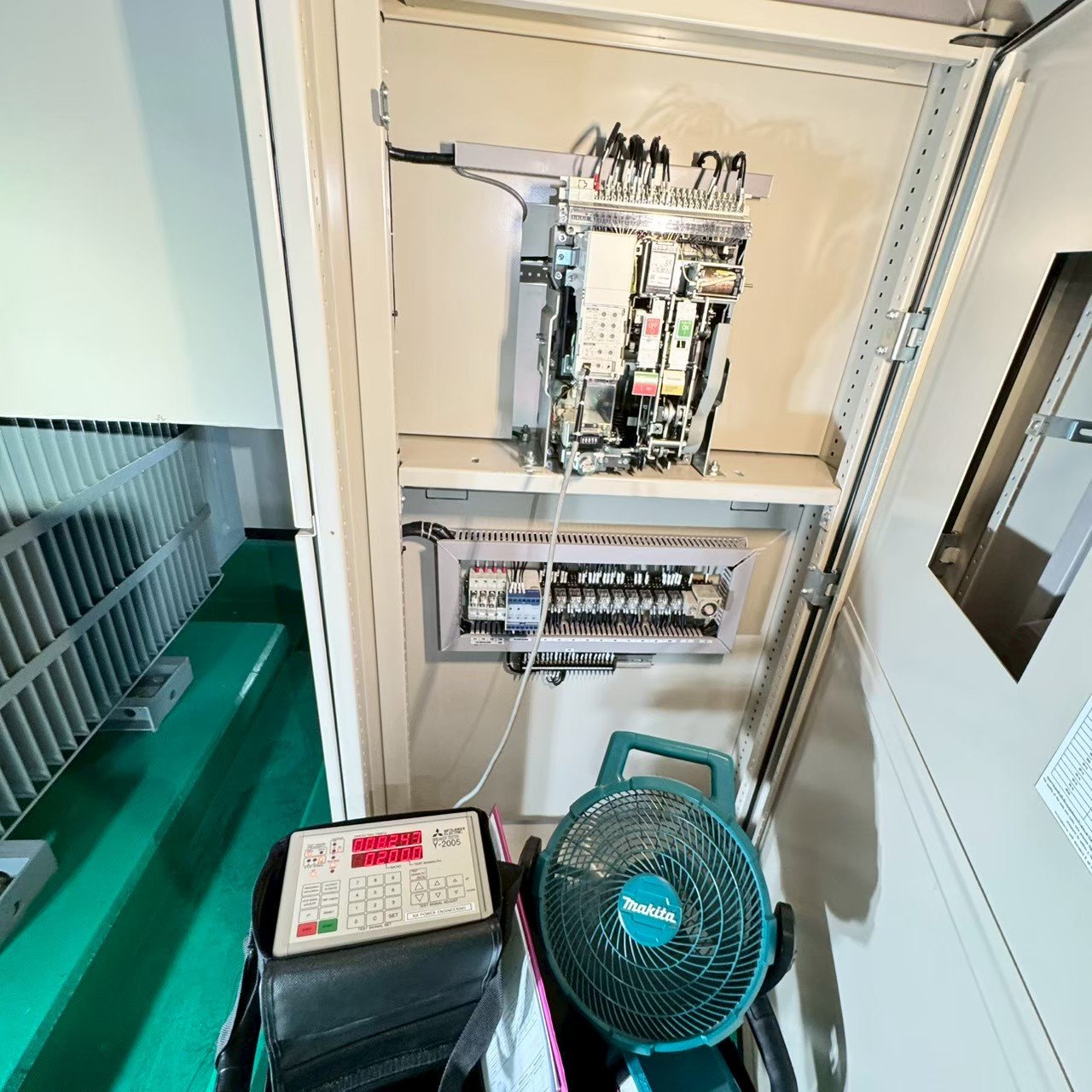

ใช้เครื่องทดสอบพิเศษจ่ายสัญญาณจำลอง (Simulated Signal) เข้าที่ชุด Trip Unit โดยตรง
ตรวจสอบว่าฟังก์ชัน Long time, Short time, Instantaneous และ Ground fault ทำงานถูกต้องตาม Curve ของเบรกเกอร์หรือไม่
Primary Injection Test (ถ้าจำเป็น)
จ่ายกระแสจริงในระดับสูงผ่านขั้วหลักของเบรกเกอร์
เป็นการทดสอบระบบทั้งหมดตั้งแต่หน้าสัมผัส, CT ภายใน, ไปจนถึงชุด Trip Unit มักทำในขั้นตอนการ Commissioning ก่อนเปิดใช้งานระบบครั้งแรก
4. ระบบการควบคุมและอุปกรณ์เสริม (Auxiliary & Control Tests)
ACB มักทำงานร่วมกับระบบอัตโนมัติ (เช่น ระบบตู้ ATS สลับแหล่งจ่ายไฟอัตโนมัติ) จึงต้องทดสอบอุปกรณ์เสริมเหล่านี้ด้วย:

Motor Mechanism: ทดสอบการหมุนชาร์จสปริงอัตโนมัติ (Motor Charge) ว่าทำงานราบรื่นและใช้เวลาไม่นานเกินไป
Shunt Trip & Closing Coil: ทดสอบการจ่ายไฟเข้าคอยล์สั่งทริป และคอยล์สั่งสับสวิตช์จากระยะไกล ว่าทำงานได้ทันทีที่ได้รับสัญญาณ
Under Voltage Release (UVR): ตรวจสอบว่าเบรกเกอร์จะทริปปลดวงจรเองอัตโนมัติหรือไม่ เมื่อแรงดันไฟฟ้าตกหรือดับลงตามเปอร์เซ็นต์ที่กำหนด
สรุป
การทดสอบและบำรุงรักษา Air Circuit Breaker (ACB) อย่างถูกวิธีโดยวิศวกรหรือช่างผู้เชี่ยวชาญ ไม่เพียงแต่ช่วย ยืดอายุการใช้งาน ของอุปกรณ์ราคาแพงชิ้นนี้ให้ยาวนานนับสิบปี แต่ที่สำคัญที่สุดคือเป็นหลักประกันความปลอดภัยว่า เมื่อเกิดเหตุขัดข้องทางไฟฟ้าในโรงงานหรืออาคารของคุณ ระบบป้องกันจะตัดตอนวงจรได้อย่างแม่นยำและทันท่วงที ช่วยปกป้องชีวิตมนุษย์และทรัพย์สินส่วนอื่นไม่ให้เสียหาย
