บำรุงรักษาและทดสอบหม้อแปลงไฟฟ้า

หม้อแปลงไฟฟ้า (Electrical Power Transformer) เป็นหัวใจสำคัญของระบบจำหน่ายและส่งจ่ายกำลังไฟฟ้า มีหน้าที่ปรับระดับแรงดันไฟฟ้าให้เหมาะสมกับการใช้งานในโรงงานอุตสาหกรรม หรืออาคารพาณิชย์ขนาดใหญ่ หากหม้อแปลงไฟฟ้าเกิดขัดข้องหรือชำรุดเสียหาย จะส่งผลให้ระบบไฟฟ้าทั้งหมดต้องหยุดชะงัก (Blackout) และนำมาซึ่งความสูญเสียทางธุรกิจอย่างมหาศาล

การบำรุงรักษาและการทดสอบหม้อแปลงไฟฟ้าอย่างสม่ำเสมอตามวาระ จึงเป็นสิ่งจำเป็นเพื่อยืดอายุการใช้งาน (Life Extension) และป้องกันการระเบิดหรือความเสียหายรุนแรง (Catastrophic Failure)

1. การบำรุงรักษาหม้อแปลงไฟฟ้า (Transformer Maintenance)
การบำรุงรักษาหม้อแปลงไฟฟ้า (โดยเฉพาะหม้อแปลงชนิดน้ำมัน - Oil-immersed Transformer) สามารถแบ่งออกเป็น 2 รูปแบบหลักๆ คือ:

1.1 การบำรุงรักษาด้วยการตรวจเช็กด้วยสายตา (Visual Inspection / Routine Maintenance)
เป็นกิจกรรมที่สามารถทำได้เป็นประจำ (ทุกเดือน หรือทุก 6 เดือน) โดยไม่จำเป็นต้องดับไฟระบบ:

การตรวจเช็กสารกรองความชื้น (Silica Gel): ซิลิก้าเจลปกติจะมี สีน้ำเงิน (หรือสีส้มในบางชนิด) หากเสื่อมสภาพหรือดูดซับความชื้นจนเต็มจะเปลี่ยนเป็น สีชมพู (หรือสีเขียว/ขาว) ซึ่งต้องรีบเปลี่ยนใหม่ทันทีเพื่อป้องกันความชื้นเข้าไปในตัวถังหม้อแปลง
การตรวจเช็กการรั่วซึมของน้ำมัน: ตรวจดูตามปะเก็น (Gaskets), วาล์ว, และรอยตะเข็บถังว่ามีคราบน้ำมันซึมออกมาหรือไม่
การดูระดับน้ำมัน (Oil Level Gauge): ตรวจสอบว่าระดับน้ำมันหม้อแปลงอยู่ที่ขีดปกติ ณ อุณหภูมินั้นๆ หรือไม่
การวัดอุณหภูมิ (Temperature Gauge): ตรวจเช็กหน้าปัดวัดอุณหภูมิน้ำมัน (Oil Temp) และอุณหภูมิขดลวด (Winding Temp) ว่าไม่สูงเกินเกณฑ์มาตรฐาน (โดยทั่วไปอุณหภูมิน้ำมันไม่ควรเกิน $80^\circ\text{C} - 85^\circ\text{C}$ ขึ้นอยู่กับโหลด)
1.2 การบำรุงรักษาเชิงป้องกันประจำปี (Annual Preventive Maintenance - PM)
ต้องทำทำการดับไฟ (Shutdown) และตัดแยกหม้อแปลงออกจากระบบเพื่อความปลอดภัย:

การทำความสะอาดลูกถ้วย (Bushing Cleaning): เช็ดคราบฝุ่น เขม่า หรือคราบเกลือที่เกาะอยู่บนลูกถ้วยเซรามิก (HV/LV Bushings) เพื่อป้องกันการเกิดไฟฟ้ารั่วข้ามผิว (Flashover)
การขันแน่นจุดต่อ (Connection Tightening): ตรวจเช็กและขันแน่นขั้วต่อสายไฟด้านแรงสูงและแรงต่ำทั้งหมดด้วยประแจปอนด์ (Torque Wrench) เพื่อป้องกันความร้อนสะสมจากจุดต่อหลวม
การตรวจสอบระบบป้องกัน (Protective Devices): ทดสอบการทำงานของ Buchholz Relay (รีเลย์ตรวจจับแก๊ส), Pressure Relief Device (วาล์วระบายแรงดัน), และสัญญาณเตือน (Alarm/Trip Contacts)

2. การทดสอบหม้อแปลงไฟฟ้าทางไฟฟ้า (Electrical Testing)
เพื่อประเมินสภาพภายในขดลวดและระบบฉนวนของหม้อแปลง วิศวกรจะใช้เครื่องมือพิเศษในการทดสอบค่าต่างๆ ดังนี้:

รายการทดสอบ
วิธีการทดสอบ
จุดประสงค์ / เกณฑ์การตัดสิน

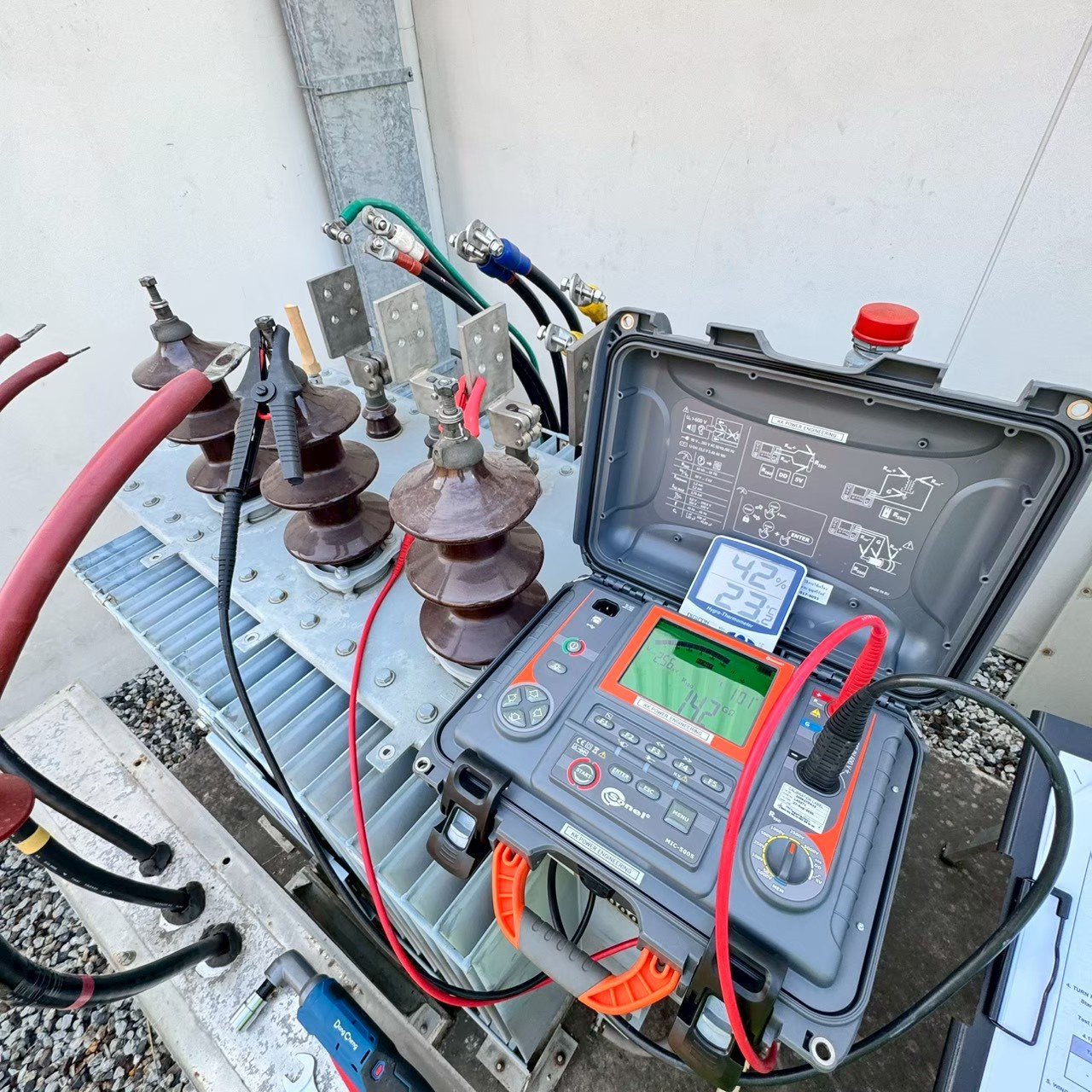

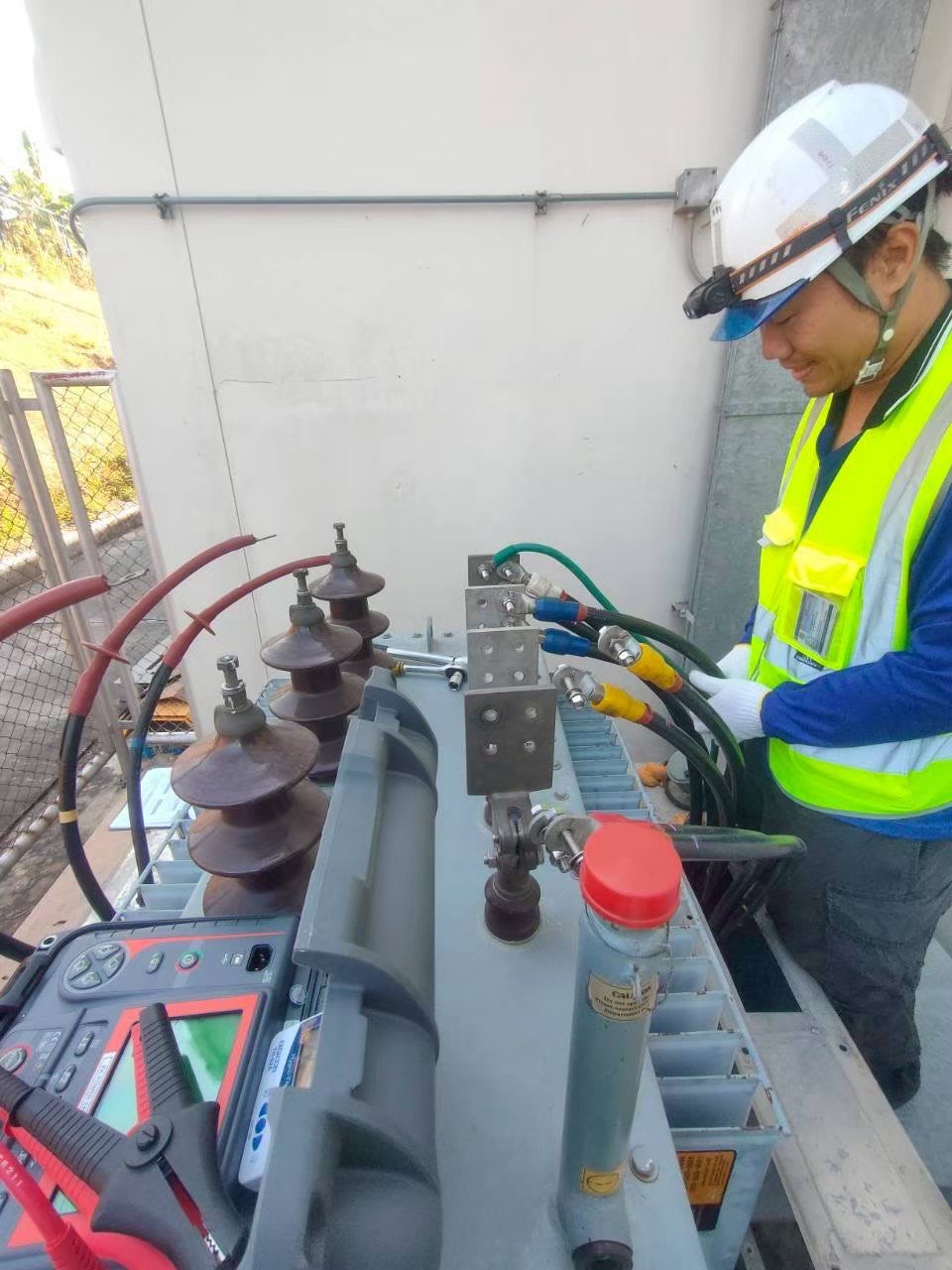

Insulation Resistance & PI (Megger Test)
จ่ายแรงดันไฟตรงสูง ($1,000\text{V} - 5,000\text{V}$) วัดความต้านทานระหว่าง ขดลวด-ขดลวด และ ขดลวด-ดิน
เพื่อตรวจสอบสภาพความสมบูรณ์ของฉนวน และคำนวณค่า Polarization Index (PI) เพื่อดูว่าฉนวนมีความชื้นหรือสกปรกหรือไม่ (ค่า PI ควรมากกว่า 1.5 - 2.0)
Transformer Turns Ratio Test (TTR)
จ่ายแรงดันต่ำเข้าด้านหนึ่งและวัดแรงดันที่ออกอีกด้านหนึ่ง เพื่อคำนวณอัตราส่วนจำนวนรอบของขดลวด
ตรวจสอบว่าอัตราส่วนการแปลงแรงดันถูกต้องในทุกๆ แทร็ป (Tap Changer) และสม่ำเสมอกันทุกเฟส หากค่าเพี้ยนเกิน $0.5\%$ แสดงว่าขดลวดอาจมีอาการช็อตรอบ (Turn-to-Turn Short Circuit)
Winding Resistance Test
วัดค่าความต้านทานกระแสตรง (DC Resistance) ของขดลวดแต่ละเฟส
ตรวจสอบความสมบูรณ์ของจุดเชื่อมต่อภายใน และหน้าสัมผัสของ Tap Changer ว่าหลวมหรือมีคราบออกไซด์เกาะหรือไม่ ค่าความต้านทานแต่ละเฟสไม่ควรต่างกันเกิน $2\%$
Insulation Power Factor / Dissipation Factor (Tan $\delta$)
จ่ายแรงดันไฟฟ้ากระแสสลับและวัดค่ามุมกระแสที่เบี่ยงเบนไปจากอุดมคติ
เป็นการทดสอบที่ไวต่อการตรวจจับความเสื่อมสภาพของฉนวนและความชื้นในกระดาษแยกขดลวดได้ดีที่สุด (หม้อแปลงใหม่ค่า Tan $\delta$ ไม่ควรเกิน $0.5\%$)
3. การทดสอบและวิเคราะห์น้ำมันหม้อแปลง (Insulating Oil Testing)
น้ำมันหม้อแปลงไม่ได้ทำหน้าที่เพียงแค่ระบายความร้อน แต่ยังเป็นฉนวนไฟฟ้าที่สำคัญมาก การวิเคราะห์น้ำมันจึงเปรียบเสมือนการตรวจเลือดเพื่อหาโรคที่ซ่อนอยู่ภายในหม้อแปลง:

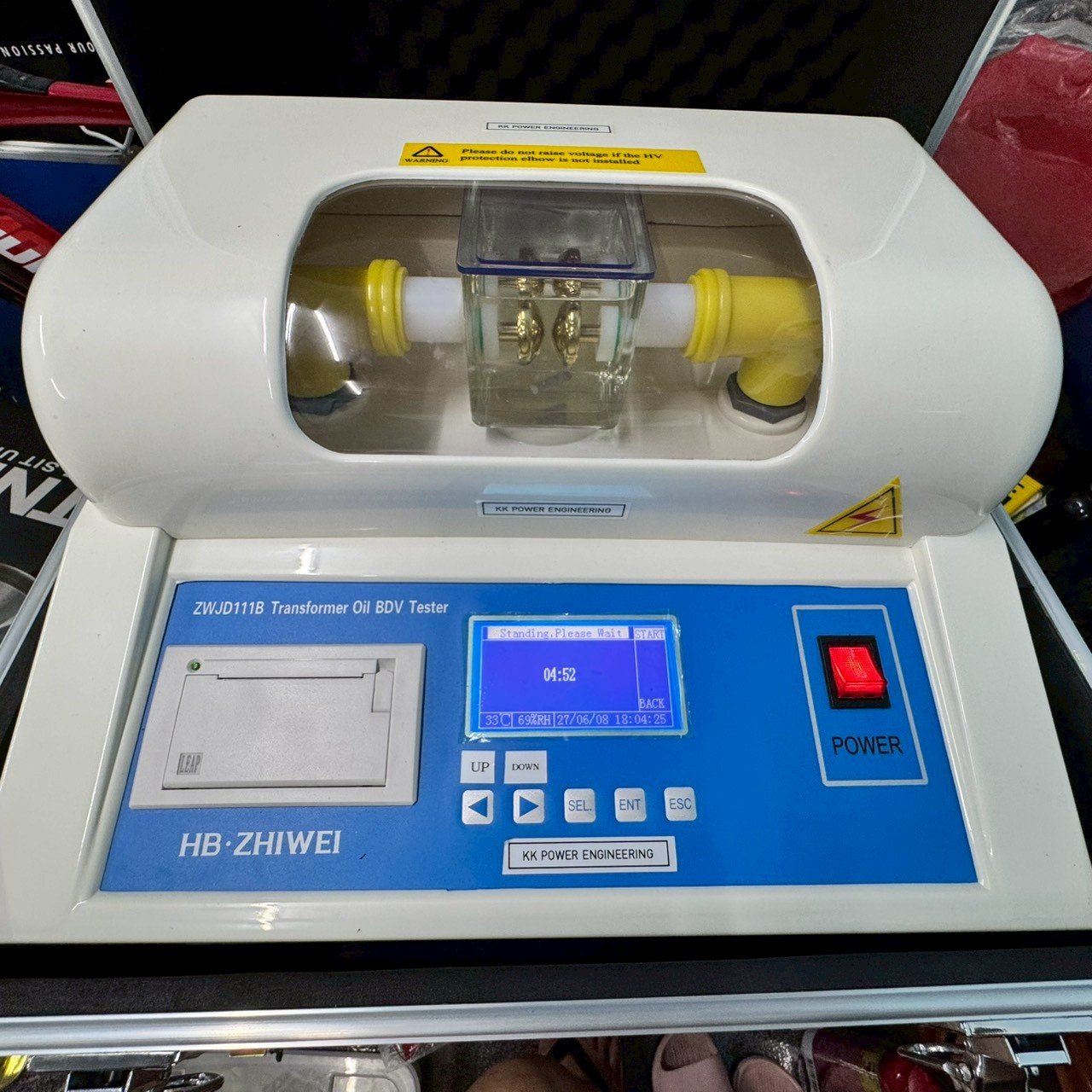

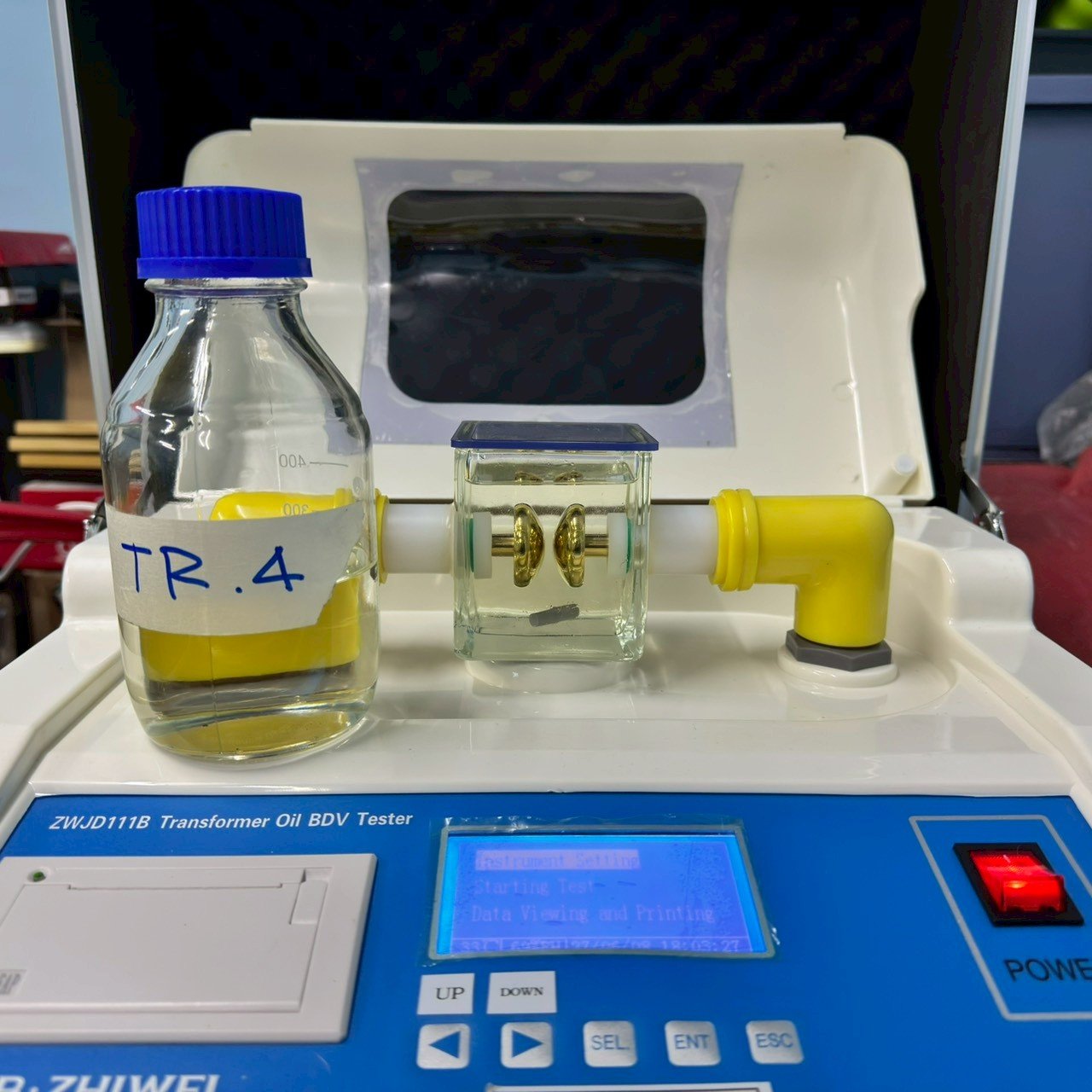

Dielectric Breakdown Voltage Test (การทดสอบแรงดันวาบไฟ): นำตัวอย่างน้ำมันใส่ในถ้วยทดสอบที่มีขั้วไฟฟ้าห่างกัน 2.5 มม. แล้วเพิ่มแรงดันไฟฟ้าขึ้นเรื่อยๆ จนกระทั่งเกิดการสปาร์ก (Spark) น้ำมันที่ดีได้มาตรฐานควรทนแรงดันได้ไม่ต่ำกว่า $30\,\text{kV}$ หรือ $40\,\text{kV}$ (ขึ้นอยู่กับพิกัดแรงดันของหม้อแปลง)
Dissolved Gas Analysis (DGA): การนำน้ำมันไปเข้าเครื่องห้องแล็บเพื่อสกัดหาปริมาณแก๊สที่ละลายอยู่ เช่น ไฮโดรเจน ($H_2$), อะเซทิลีน ($C_2H_2$), มีเทน ($CH_4$), คาร์บอนมอนอกไซด์ ($CO$)

ตัวอย่างเช่น: หากพบแก๊ส Acetylene ($C_2H_2$) สูง แสดงว่าเกิดประกายไฟรุนแรง (Arcing) ภายในหม้อแปลง ซึ่งเป็นสัญญาณอันตรายขั้นวิกฤต
Moisture Content (การหาปริมาณความชื้น): ตรวจหาค่าน้ำที่ปนเปื้อนในน้ำมัน มีหน่วยเป็น ppm (Parts Per Million) โดยทั่วไปไม่ควรเกิน 25-30 ppm เพราะน้ำจะทำให้คุณสมบัติความเป็นฉนวนของน้ำมันและกระดาษหุ้มขดลวดลดลงอย่างรวดเร็ว
สรุป
การดูแลรักษาและทดสอบหม้อแปลงไฟฟ้าอย่างถูกวิธีและต่อเนื่อง จะช่วยให้เราสามารถรับรู้พฤติกรรมและความเสื่อมสภาพของหม้อแปลงล่วงหน้าได้ (Predictive Maintenance) ก่อนที่มันจะระเบิดหรือเสียหายจนไม่สามารถซ่อมแซมได้ ซึ่งช่วยเพิ่มความมั่นคงปลอดภัยให้กับระบบไฟฟ้าในภาพรวมขององค์กรได้อย่างมีประสิทธิภาพ
